Купить откатные уличные ворота в алюминиевой раме с заполнением сэндвич-панелями slg-a DoorHan, цены в Брянске

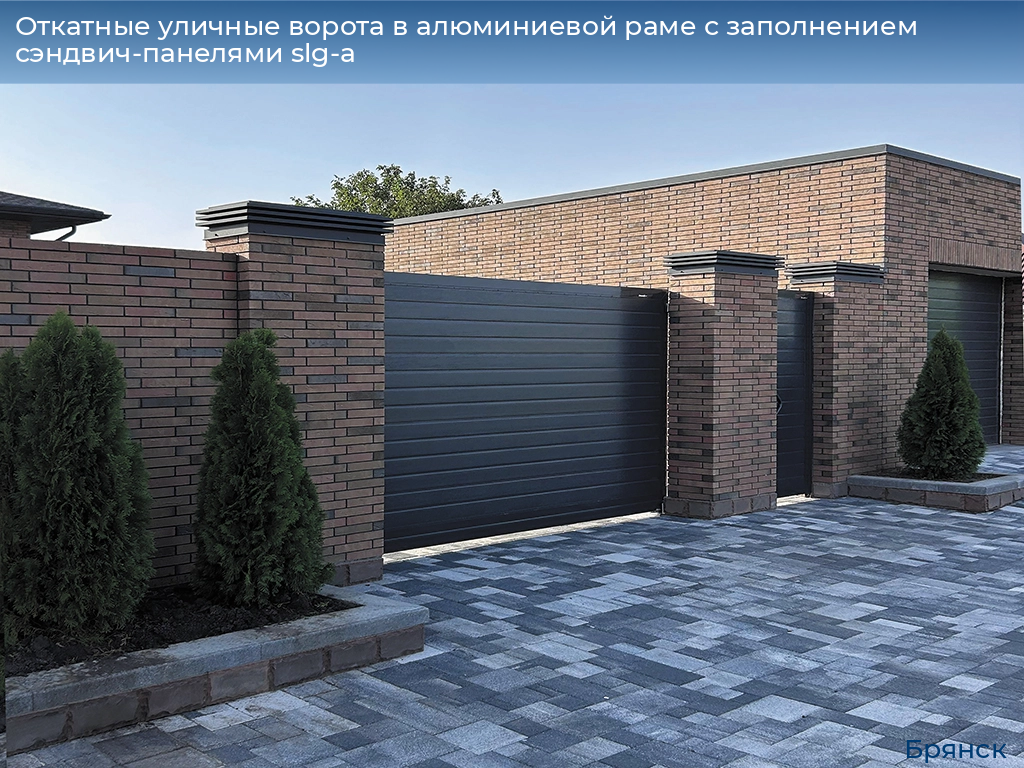

Откатные ворота SLG-A DoorHan предназначены для установки во въездных проемах на складские и производственные комплексы в Брянске и области.

Эта модель откатных уличных ворот доступна в 6 конструктивных вариантах: с решеткой, аркой, пиками, вензелями и т.д.

В жесткий алюминиевый каркас могут быть встроены сэндвич-панели с горизонтальной полосой, филенкой, рельефом под дерево.

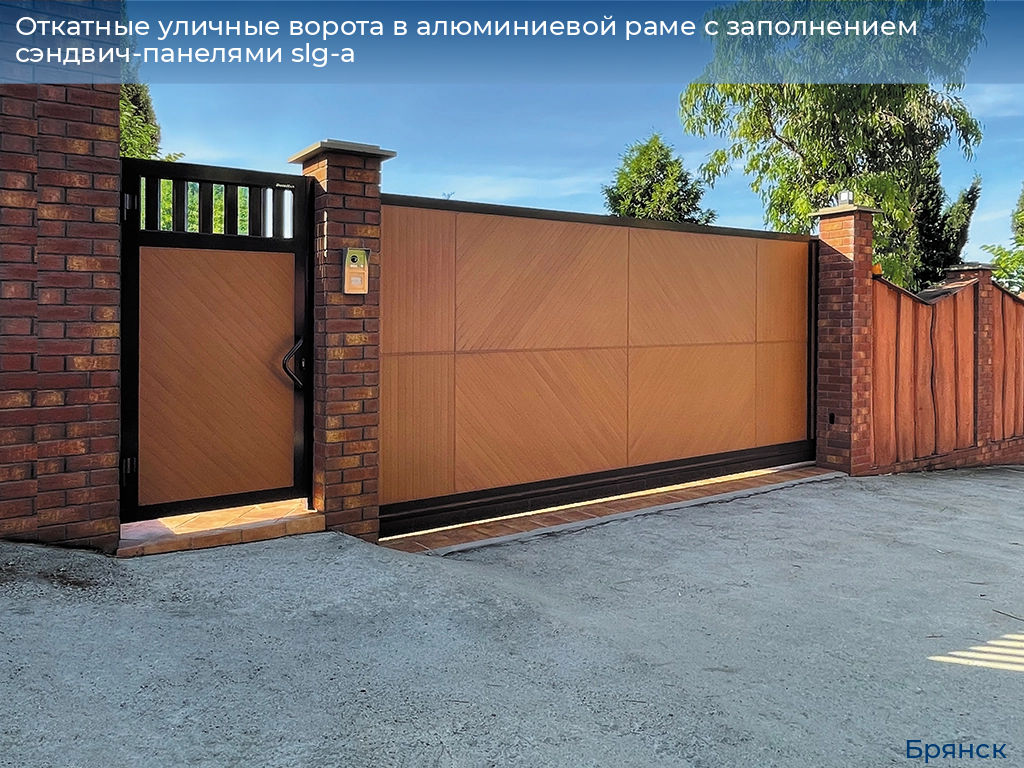

В эти ворота мы можем вставить калитку.

Конструкция ворот предусматривает 3 варианта монтажа рамы: на столбы (ОЯС), на существующие опоры (ОЯ), под сварку к опалубке.

Комплектация откатных ворот SLG-A DoorHan может быть дополнена силовой рамой, электроприводом, сигнальной лампой, фотоэлементами.

Рассчитать цену

Откатные уличные ворота в алюминиевой раме с заполнением сэндвич-панелями slg-a,

Таблица размеров

Цвета

Комплектация

Конструкция

Подготовка объекта

Монтаж

Параметр

Показатель

Высота проема, мм

1 000–3 200

Ширина проема, мм

2 000–7 500

Просвет, мм

От 74

RAL 9003 (белый)

RAL 8017 (коричнево-красный)

RAL 5005 (синий)

RAL 6005 (зеленый)

RAL 3005 (бордо)

RAL 9006 (серебро)

RAL 1014 (бежевый)

RAL 7004 (серый)

RAL 3000 (красный)

RAL 7016 (антрацит)

Нестандартный цвет по карте RAL

Венге

Золотой дуб

Базовая

Дополнительная

Полотно из сэндвич-панелей толщиной 40 мм.

Комплект ловителей.

Устройство направляющее.

Крышки для балки.

Комплект силовой рамы (предназначен для крепления автоматики и элементов подвеса полотна ворот).

Электропривод (позволяет автоматизировать открывание/закрывание сдвижных ворот).

«Лежачий полицейский» (обеспечивает легкость прокладки электропроводки между столбами — без штробления дорожного покрытия; изготавливается из износостойкого искусственного каучука).

Фотоэлементы безопасности (предназначены для обнаружения людей, животных и посторонних предметов в проеме ворот при движении полотна для предотвращения травмирования).

Сигнальная лампа (сигнализирует о движении ворот в течение всего цикла открывания и закрывания).

Дистанционное управление (современный дизайн, небольшие размеры пультов).

Ключ-кнопка (защита ключом, компактный корпус, надежный механизм, механическая блокировка).

Несущая балка
Опора роликовая
Ловитель нижний
Крышка балки с роликом
Универсальный верхний ловитель
Направляющее устройство
Электропривод
Силовая рама

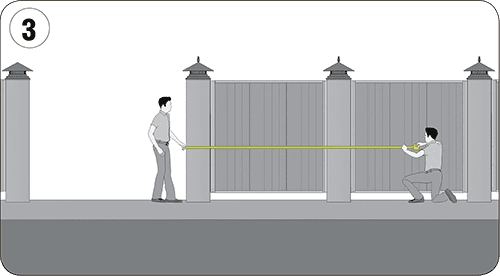

Для замера необходимых показателей достаточно рулетки и строительного уровня.
Замер каждого параметра производится минимум по трем точкам. За итоговый размер берется максимальное значение.

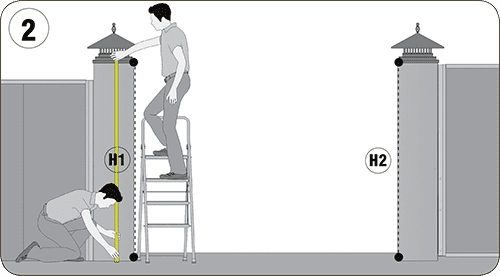

H — высота проема (расстояние от земли до верха проема).

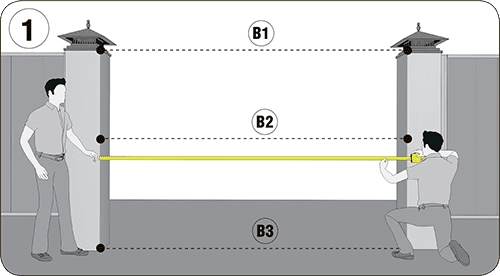

B — ширина проема (расстояние от левого края до правого края проема).
L — место для отката полотна (рассчитывается как B × 1,3).

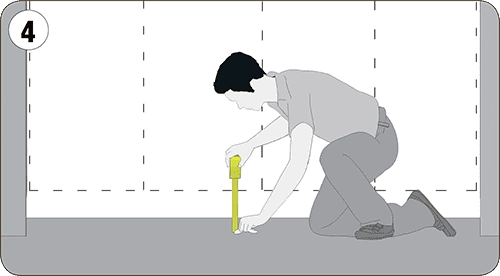

h — просвет (расстояние от нижнего края щита до уровня земли), рекомендуемая величина — 100 мм.
Полотно ворот должно перемещаться по уровню, даже если поверхность земли имеет уклон.

PDF

Инструкция по монтажу Откатные уличные ворота в алюминиевой раме с заполнением сэндвич-панелями slg-a

PDF

Инструкция по монтажу Откатные уличные ворота в алюминиевой раме с заполнением сэндвич-панелями slg-a

PDF

Инструкция по монтажу Откатные уличные ворота в алюминиевой раме с заполнением сэндвич-панелями slg-a

Таблица размеров

Наименование

Значение

Высота проема, мм

1 000–3 200

Ширина проема, мм

2 000–7 500

Просвет, мм

От 74

Цвета

RAL 9003 (белый)

RAL 8017 (коричнево-красный)

RAL 5005 (синий)

RAL 6005 (зеленый)

RAL 3005 (бордо)

RAL 9006 (серебро)

RAL 1014 (бежевый)

RAL 7004 (серый)

RAL 3000 (красный)

RAL 7016 (антрацит)

Нестандартный цвет по карте RAL

Венге

Золотой дуб

Комплектация

Полотно из сэндвич-панелей толщиной 40 мм.

Комплект ловителей.

Устройство направляющее.

Крышки для балки.

Комплект силовой рамы (предназначен для крепления автоматики и элементов подвеса полотна ворот).

Электропривод (позволяет автоматизировать открывание/закрывание сдвижных ворот).

Сигнальная лампа (сигнализирует о движении ворот в течение всего цикла открывания и закрывания).

Дистанционное управление (современный дизайн, небольшие размеры пультов).

Ключ-кнопка (защита ключом, компактный корпус, надежный механизм, механическая блокировка).

Конструкция

Несущая балка
Опора роликовая
Ловитель нижний
Крышка балки с роликом
Универсальный верхний ловитель
Направляющее устройство
Электропривод
Силовая рама

Подготовка объекта

Для замера необходимых показателей достаточно рулетки и строительного уровня.
Замер каждого параметра производится минимум по трем точкам. За итоговый размер берется максимальное значение.
H — высота проема (расстояние от земли до верха проема).
B — ширина проема (расстояние от левого края до правого края проема).
L — место для отката полотна (рассчитывается как B × 1,3).
h — просвет (расстояние от нижнего края щита до уровня земли), рекомендуемая величина — 100 мм.
Полотно ворот должно перемещаться по уровню, даже если поверхность земли имеет уклон.

Монтаж

PDF

Инструкция по монтажу Откатные уличные ворота в алюминиевой раме с заполнением сэндвич-панелями slg-a

PDF

Инструкция по монтажу Откатные уличные ворота в алюминиевой раме с заполнением сэндвич-панелями slg-a

PDF

Инструкция по монтажу Откатные уличные ворота в алюминиевой раме с заполнением сэндвич-панелями slg-a

КАК ЗАМЕРИТЬ ПРОЕМ?
